Verificación dimensional para energía eólica

La Unidad de Metrología de IK4-TEKNIKER verifica componentes de los aerogeneradores de Alstom

Alstom confía en IK4-TEKNIKER para llevar a cabo la verificación dimensional de componentes de sus aerogeneradores.

IK4-TEKNIKER realiza las verificaciones dimensionales de componentes eólicos de los aerogeneradores de Alstom, líder mundial en infraestructuras de generación y transmisión de energía y especialista en la fabricación de aerogeneradores eólicos.

En concreto la Unidad de Metrología del centro tecnológico lleva a cabo las verificaciones dimensionales de bujes y bastidores eólicos tras su proceso de fundición para asegurar que estos componentes cumplen con los requerimientos dimensionales especificados en la fase de diseño.

Las estrechas tolerancias que se deben obtener para asegurar un correcto montaje en el aerogenerador y el gran volumen de estas piezas, hacen que el proceso de mecanizado de estas piezas tenga un margen de error mínimo. Es aquí donde la verificación dimensional aporta el valor añadido que permite controlar aspectos del proceso de mecanizado como el alineamiento de la pieza en máquina o demasías materiales de la pieza, que de otra forma son muy difíciles de controlar.

Las piezas de fundición presentan una geometría dimensional libre. Por ello, la medición de estas piezas se realiza a través de una toma masiva de puntos mediante un equipo digitalizado. La nube de puntos que se obtiene en el proceso de adquisición, se filtra para obtener los resultados de interés en cada caso.

Los dos procesos de obtención de resultados más habituales son, por una parte la comparativa CAD, que permite conocer las demasías materiales de la pieza en formato de colores en un solo vistazo. Y por otra parte, el análisis dimensional que permite conocer las cotas específicas para realizar un análisis más profundo de alguna zona especifica de la pieza. En caso de querer obtener un formato digital de la pieza física para, por ejemplo, realizar un rediseño de la pieza, se ejecuta el proceso de ingeniería inversa.

Metrología para piezas de gran tamaño

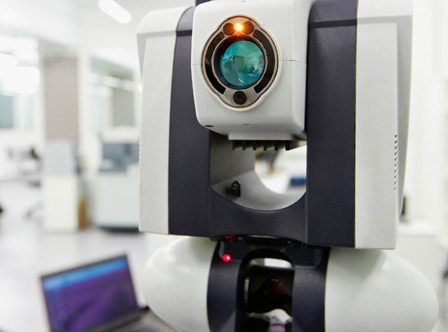

Este servicio de verificación dimensional, que incluye el digitalizado, comparativa CAD, análisis dimensional geométrico e ingeniería inversa se une al servicio de control dimensional de piezas de gran tamaño a través de la tecnología de láser tracker que se lleva a cabo desde hace diez años desde la Unidad de Metrología de IK4-TEKNIKER.

De esta manera, a través de la tecnología de digitalizado por luz estructurada y láser tracker, IK4-TEKNIKER realiza el control dimensional de todo el proceso de fabricación de los componentes eólicos más habituales como bujes, bastidores, anillos o soportes, entre otros.

Este servicio de verificación dimensional de grandes componentes permite a IK4-TEKNIKER conocer de primera mano la problemática real de la fabricación de piezas de gran tamaño. Esta información supone un input importante a la hora de participar en proyectos de investigación en los que el objetivo es mejorar los medios productivos (Máquinas Herramienta y procesos de fabricación) que se utilizan para obtener dichos componentes.
